DT32紅外/可見雙波段系統技術規格書

發表時間:2018-07-30 12:55
  • 產品特點及優勢

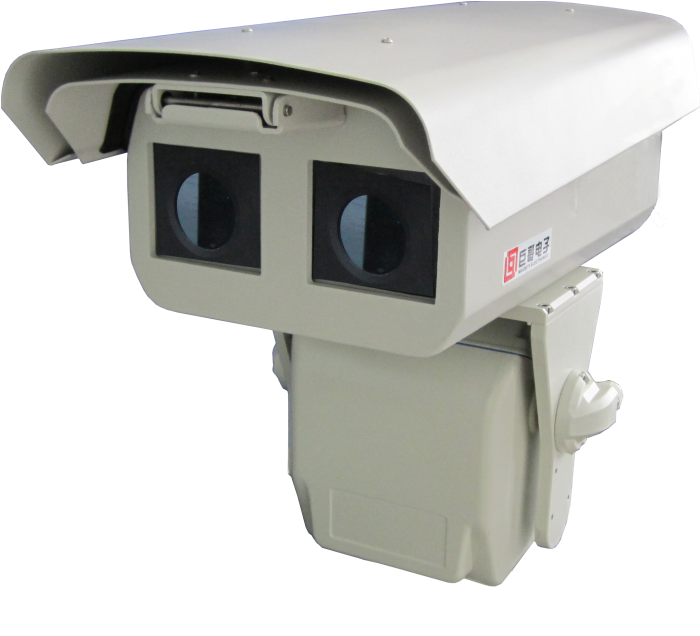

  • DT32配備高性能紅外、可見光、云臺模塊,一條網線即可完成紅外/可見光雙流數據傳輸,監控、測溫同時進行,可廣泛應用于安防監控、電力在線監測、森林防火等各個領域。


    20180730紅外模塊采用進口17μm384×288或640×480非制冷焦平面探測器,輸出優質紅外圖像。



     100M以太網輸出50Hz純溫度數據和H.264可見光視頻一根網線即可完成紅外/可見光雙流數據傳輸和遠方控制功能。



     可設定溫度閾值,超溫自動報警,自動抓圖、錄像,可保存溫度流數據并回放。




     標配40mm鏡頭,可選配其他焦距鏡頭,滿足不同觀測場景需要。




     IP66防護等級,可在各種惡劣環境下工作。




     可選配無線路由、GSM/GPRS短信/彩信模塊、3G模塊無線傳輸。







  • 產品成像圖

  •








  • 產品外觀尺寸圖




  • 技術參數表

  • 紅外熱像儀

    探測器類型
    非制冷焦平面
    波長范圍
    8~14μm
    像素數
    384×288
    像素尺寸
    17μm
    幀率
    50Hz
    測溫范圍
    參見下節“熱像儀測溫分檔”
    測溫精度

    熱靈敏度(NETD)

    視場角
    參見下節“熱像儀視場角分檔”
    角分辨率

    調焦方式
    電動/手動,電動鏡頭支持自動對焦,實時顯示圖像銳度以輔助人工對焦
    可見光相機

    像素數
    1280×960
    焦距
    4.7~94mm,20X光學變焦
    水平視場角
    58.3o~3.2o(廣角~望遠)
    光圈
    F1.6~F3.5
    調焦方式
    電動變倍,自動對焦
    最低照度
    彩色0.05Lux,黑白0.01Lux
    云臺

    旋轉速度
    水平:0.01~60°/s,垂直:0.01~30°/s
    旋轉范圍
    水平:0~360°,垂直:-75°~+40°
    預置位個數
    80
    預置位精度
    ±0.1°
    自動巡航
    支持多預置位巡航和水平勻速巡航兩種模式
    測溫性能和圖像性能

    發射率黑背景溫度校正
    根據輸入發射率和背景溫度自動校正,發射率0.01~1可調
    濾光片或窗口透過率校正
    根據輸入透過率自動校正
    大氣透過率校正
    根據氣象參數自動計算大氣透過率并校正溫度
    鼠標測溫
    實時顯示光標點溫度
    測溫模式
    支持全局高低溫追蹤、全局平均溫度、點、線、矩形、圓、橢圓、多邊形等多種測溫模式,最多可添加20個測溫對象。所有測溫對象可獨立設報警閾值范圍、采樣周期、繪制歷史溫度曲線圖
    高低溫報警
    聲光報警,并記錄日志,觸發報警時可自動存儲溫度數據和圖像快照。
    輔助溫度分析
    相對溫度分析、溫度直方圖分析,歷史溫度曲線圖,線上溫度曲線圖
    圖像凍結
    支持
    顯示增強
    自動拉伸,帶DDE,圖像亮度對比度可調,支持手動平臺拉伸
    調色板
    白熱、黑熱、鐵紅、彩虹等10種
    顯示模式
    紅外和可見光畫中畫顯示或并排顯示,紅外全屏顯示
    電子
    2X、4X、全屏
    數據存儲

    報告生成
    Word格式,帶內容選擇向導
    測溫對象
    測溫對象配置可存儲到文件,可從文件讀取。每個對象的代表性溫度(例如最高溫度)數據可保存到文件
    溫度數據保存
    自定義MGT格式可用ThermoScope軟件處理,DDT格式可用SDK分析
    溫度數據流保存
    自定義MGS格式,可限制最大尺寸
    溫度數據流回放
    回放帶時間戳,可調節播放速度、凍結、循環播放,播放時可進行圖像處理,可輸出超分辨率圖像
    紅外圖像保存
    帶標記信息或不帶標記信息
    視頻保存
    AVI格式,紅外視頻可選是否帶用戶標記信息,可選壓縮方式,可限制最大尺寸
    運行日志
    自動記錄,自動保存
    網絡連接

    數據接口
    100M以太網,支持RTP、RTCP、RTSP、ONVIF、FTP、TCP、UDP、IP、DHCP、ARP、ICMP等協議
    IP分配
    動態IP和靜態IP,控制端集成DHCP Server
    組網方式
    熱像儀和電腦直連;通過局域網連接;熱像儀在局域網內組播或廣播等
    環境參數

    工作溫度
    -30~60℃,參見下節“熱像儀測溫分檔”
    儲存溫度
    -40~80℃
    濕度
    ≤85%(非冷凝)
    外殼防護
    IP66
    電氣接口

    數據和控制
    100M網,RJ45接口
    電源
    AC 24V
    功耗
    <150W
    物理屬性

    尺寸
    490mm(L)×274mm(W)×445mm(H)
    重量
    20 kg




    DT30系列雙波段測溫系統熱像儀測溫分檔


    型號
    測溫范圍
    幀率
    NETD
    測溫精度
    標定環境溫度
    說明
    MAG32
    -20~150
    25 Hz
    <60 mK
    22%
    -10~50
    常規型
    MAG32
    -20~300
    25 Hz
    <100 mK
    22%
    -10~50
    中溫型
    MAG32HT
    20~500
    25 Hz
    <150 mK
    22%
    0~50
    中高溫型
    MAG32HT
    150~1000
    25 Hz
    \
    2%
    0~50
    高溫型
    MAG32HT
    250~1600
    25 Hz
    \
    2%
    0~50
    高溫型
    其余測溫范圍請來電咨詢







    DT30系列雙波段測溫系統紅外視場角分檔


    焦距
    視場角
    角分辨率
    人體探測/識別/辨認距離
    車輛探測距離
    6.5mm
    56.6o×42.8o
    2.6 mrad
    240m/60m/30
    540m
    10mm
    37.4o×28o
    1.7 mrad
    370m/90m/50
    800m
    15mm
    26o×20o
    1.13 mrad
    540m/140m/70m
    1100m
    25mm
    15o×11.5o
    0.68 mrad
    850m/210m/110m
    1700m
    40mm
    9.4o×7.1o
    0.43 mrad
    1300m/320m/160m
    2400m
    60mm
    6.3o×4.7o
    0.28 mrad
    1800m/440m/220m
    3200m
    100mm
    3.7o×2.8o
    0.17mrad
    2600m/640m/320m
    4400m


    DT30系列雙波段測溫系統可見光視場角與探測距離


    光學變倍
    焦距
    視場角
    人體探測/識別/辨認距離
    車輛探測距離
    1X
    4.7 mm
    55.2o×42o
    790m/200m/100m
    1.6 km
    2X
    9.4 mm
    28.3o×21.4o
    1400m/360m/180m
    2.7 km
    5X
    23.5 mm
    14.4o×10.8o
    2800m/700m/350m
    4.7 km
    10X
    47 mm
    7.2o×5.4o
    4.4km/1.1km/0.5km
    6.8 km
    20X
    94 mm
    3.2o×2.4o
    6.4km/1.6km/0.8km
    9.2 km
    注:實際探測距離還受當地大氣能見度制約
