MAG11在線式紅外熱像儀  產品規格書

發表時間:2018-07-30 14:14
  • 產品特點及優勢

  • MAG11在線式熱像儀采用光讀出80*60紅外探測器,其優異的性價比使得該產品成為熱像儀發展歷史上的里程碑產品,使熱像儀進入此前從未涉及的諸多新興領域。



  • 采用自主研發的80*60非制冷光讀出紅外探測器
  • 100M以太網輸出溫度數據
  • 可錄制溫度數據流并回放,完美重現歷史場景
  • 自動高低溫追蹤,閾值報警
  • 體積小,提供SDK支持二次開發,易于集成



  •


  • 產品配置圖

  • 出廠配置:


  • MAG11在線式熱像儀×1
  • 紅外鏡頭×1
  • 電源適配器 12V×1
  • 電源線×1
  • 網線×1
  • 安裝使用光盤×1
  • 用戶手冊×1
  • 出廠報告×1、合格證×1
  • 保修卡×1

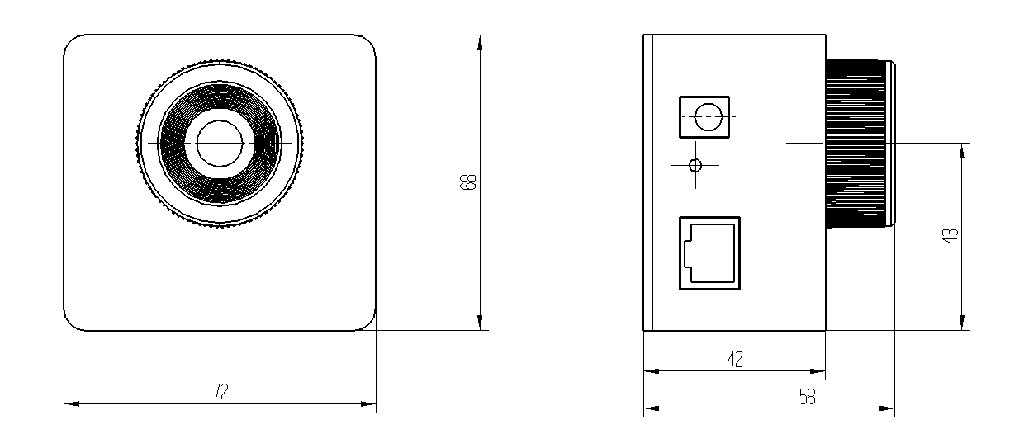

  • 外觀尺寸圖
  • 配套軟件—專業在線分析控制軟件ThermoX
  • 20180731

    ThermoX是一款基于PC的遠程控制盒瀏覽軟件,從觀察到測量,從記錄到報告,一應俱全。

  • 實時測溫:高低溫追蹤,閾值報警,點、線、多邊形等各種測溫對象添加
  • 顯示:全屏顯示,2X/4X電子焦,DDE數字細節增強,超分辨率算法,分段灰度拉伸
  • 記錄:單幀溫度數據或紅外圖(bmp)保存,溫度數據流保存及回放,紅外視頻(avi)保存
  • 報告:專業報告模板,一鍵生成報告
  • 可見光相機/云臺控制:可見光鏡頭、拍攝控制,云臺轉動控制
  • 技術參數表


  • 探測器

    探測器類型
    非制冷焦平面陣列
    波長范圍
    8~14μm
    像素數
    80×60
    像素尺寸
    80μm
    幀率
    15Hz
    測溫性能和圖像性能

    測溫范圍
    -20~150℃
    測溫精度
    +/-3%或+/-3℃取較大值
    熱靈敏度(NETD)
    小于200mK @ 30度
    視場角
    24°×  18°
    角分辨率
    5mrad
    調焦方式
    定焦(免調焦)0.5-
    發射率黑背景溫度校正
    根據輸入發射率和背景溫度自動校正,發射率0.01~1可調
    濾光片或窗口透過率校正
    根據輸入透過率自動校正
    大氣透過率校正
    根據氣象參數自動計算大氣透過率并校正溫度
    鼠標測溫
    實時顯示光標點溫度
    測溫模式
    支持全局高低溫追蹤、全局平均溫度、點、線、矩形、圓、橢圓、多邊形等多種測溫模式,最多可添加20個測溫對象。所有測溫對象可獨立設報警閾值范圍、采樣周期、繪制歷史溫度曲線圖
    高低溫報警
    控制端聲光報警,并記錄日志,觸發報警時可自動存儲溫度數據和圖像快照
    輔助溫度分析
    相對溫度分析、溫度直方圖分析,歷史溫度曲線圖,線上溫度曲線圖
    圖像凍結
    支持
    顯示增強
    自動拉伸,帶DDE,圖像亮度對比度可調,支持手動平臺拉伸
    調色板
    白熱、黑熱、鐵紅、彩虹等10種
    電子
    2X、4X、全屏
    數據存儲

    報告生成
    Word格式,帶內容選擇向導
    測溫對象
    測溫對象配置可存儲到文件,可從文件讀取。每個對象的代表性溫度(例如最高溫度)數據可保存到文件
    溫度數據保存
    自定義MGT格式可用離線分析軟件處理,CSV格式可用EXCEL查看
    溫度數據流保存
    自定義MGS格式,可限制最大尺寸
    溫度數據流回放
    回放帶時間戳,可調節播放速度、凍結、循環播放,播放時可進行圖像處理,可輸出超分辨率圖像
    紅外圖像保存
    帶標記信息或不帶標記信息
    視頻保存
    AVI格式,可選是否帶用戶標記信息,可選壓縮方式,可限制最大尺寸
    運行日志
    自動記錄,自動保存
    網絡連接

    數據接口
    100M以太網,支持TCP、UDP、IP、DHCP、ARP、ICMP等協議
    IP分配
    動態IP和靜態IP,控制端集成DHCP Server
    組網方式
    熱像儀和電腦直連;通過局域網連接;熱像儀在局域網內組播或廣播等
    心跳機制
    支持
    Ping
    支持
    環境參數

    工作溫度
    -10~50℃
    儲存溫度
    -20~60℃
    濕度
    ≤85%(非冷凝)
    外殼防護
    IP54
    沖擊
    300m/s2,脈沖持續時間11ms,半正弦Δv=2.1m/s
    振動
    正弦10~55Hz,位移幅值0.15mm
    電氣接口

    溫度數據
    100M網,RJ45接口
    臺控制
    可通過電腦串口控制云臺,內置PELCO-D/P協議校驗
    電源
    DC12V
    功耗
    2.5W
    物理屬性

    尺寸
    58mm(L)×72mm(W)×68mm(H)(含鏡頭)
    重量
    0.28kg(含鏡頭)
    安裝接口
    1/4-20 標準三腳架接口
