MAG32在線式紅外熱像儀 產品規格書

發表時間:2018-07-30 14:19


      產品特點及優勢


    MAG32在線式熱像儀采用進口384*288,17μm非制冷焦平面探測器并融合多種創新技術,具有極高的圖像清晰度和溫度靈敏度,實現低功耗無TEC操作,體積小巧,易于集成,可廣泛應用于工業檢測、研發、在線檢測等各個領域。





    20180730采用進口384×288,17μm非制冷焦平面探測器更好地空間分辨率,觀測細節、觀測距離都得到更好擴展




    2018073050Hz全幀頻輸出,快速變化亦能捕捉



    可滿足多種測溫需求,最高測溫可達2000℃




    創新DDE數字細節增強技術,在溫度范圍大的場景中,仍能很好地分辨圖像細節





    20180730提供專業版在線分析軟件并提供SDK,可實時測量也可錄制溫度流視頻回放分析




    標配15mm鏡頭,可選配其他焦距鏡頭,從微距到長焦,一應俱全

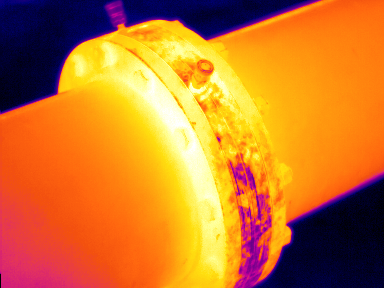

    產品成像圖













    產品配置圖


    出廠配置:



  • MAG32在線式熱像儀×1



  • 紅外鏡頭×1



  • 電源適配器 12V×1


  • 電源線×1


  • 網線×1


  • IO端子×1


  • 安裝使用光盤×1


  • 用戶手冊×1


  • 出廠報告×1、合格證×1


  • 保修卡×1


  外觀尺寸圖



    安裝尺寸圖




    安裝尺寸圖

    探測器

    探測器類型
    非制冷焦平面
    波長范圍
    7.5~14μm
    像素數
    384×288
    像素尺寸
    17μm
    幀率
    50Hz
    測溫性能和圖像性能

    測溫范圍
    參見下節“MAG32系列熱像儀測溫分檔”
    測溫精度

    熱靈敏度(NETD)

    視場角
    參見下節“MAG32系列熱像儀視場角分檔”
    角分辨率

    調焦方式
    電動/手動,電動鏡頭支持自動對焦,實時顯示圖像銳度以輔助人工對焦
    清晰成像范圍
    0.3m~∞,部分型號鏡頭近端距離略大
    發射率黑背景溫度校正
    根據輸入發射率和背景溫度自動校正,發射率0.01~1可調
    濾光片或窗口透過率校正
    根據輸入透過率自動校正
    大氣透過率校正
    根據氣象參數自動計算大氣透過率并校正溫度
    鼠標測溫
    實時顯示光標點溫度
    測溫模式
    支持全局高低溫追蹤、全局平均溫度、點、線、矩形、圓、橢圓、多邊形等多種測溫模式,最多可添加100個測溫對象。所有測溫對象可獨立設報警閾值范圍、采樣周期、繪制歷史溫度曲線圖
    高低溫報警
    控制端聲光報警,并記錄日志,觸發報警時可自動存儲溫度數據和圖像快照。相機端報警輸出電平指示
    輔助溫度分析
    相對溫度分析、溫度直方圖分析,歷史溫度曲線圖,線上溫度曲線圖
    圖像凍結
    支持
    顯示增強
    自動拉伸,帶DDE,圖像亮度對比度可調,支持手動平臺拉伸
    調色板
    白熱、黑熱、鐵紅、彩虹等10種
    電子
    2X、4X、全屏顯示
    數據存儲

    報告生成
    Word格式,帶內容選擇向導
    測溫對象
    測溫對象配置可存儲到文件,可從文件讀取。每個對象的代表性溫度(例如最高溫度)數據可保存到文件
    溫度數據保存
    自定義MGT格式可用離線分析軟件處理,CSV格式可用EXCEL查看
    溫度數據流保存
    自定義MGS格式,可限制最大尺寸
    溫度數據流回放
    回放帶時間戳,可調節播放速度、凍結、循環播放,播放時可進行圖像處理,可輸出超分辨率圖像
    紅外圖像保存
    BMP或JPG格式,可選帶標記信息或不帶標記信息
    視頻保存
    MPEG壓縮,可選是否帶用戶標記信息,可限制最大尺寸
    運行日志
    自動記錄,自動保存
    網絡連接

    數據接口
    100M以太網,支持RTSP、ONVIF、HTTP、FTP、TCP、UDP、IP、DHCP、ARP、ICMP等協議
    IP分配
    動態IP和靜態IP,控制端集成DHCP Server
    組網方式
    熱像儀和電腦直連;通過局域網連接;熱像儀在局域網內組播或廣播等
    心跳機制
    支持
    環境參數

    工作溫度
    -30~60℃,參見下節“MAG32系列熱像儀測溫分檔”
    儲存溫度
    -40~80℃
    濕度
    ≤85%(非冷凝)
    外殼防護等級
    IP54
    沖擊
    25G,IEC68-2-29
    振動
    2G,IEC68-2-6
    電磁兼容
    符合CE/FCC標準
    電氣接口

    溫度數據
    100M網, RJ45接口
    模擬視頻
    NTSC/PAL,帶測溫區域顯示,BNC接口
    串口
    RS232,可控制云臺
    I/O
    輸入FFC觸發、抓圖觸發、檢測觸發等,輸出報警指示
    調焦馬達驅動
    支持
    電源
    電源適配器輸入AC 100 ~240V,輸出DC 12V/1.25A,使用帶自鎖航空插頭
    功耗
    2.0 W
    物理屬性

    尺寸
    64(L)x65(W)x62(H)
    重量
    0.28kg(不含鏡頭)
    安裝接口
    UNC 1/4-20 標準三腳架接口, M3 螺紋接口

    MAG32系列熱像儀測溫分檔

    型號
    測溫范圍
    幀率
    NETD
    測溫精度
    標定環境溫度
    說明
    MAG32AT
    20~45℃
    25 Hz
    <40 mK
    0.5℃
    0~40℃
    人體測溫型
    MAG32
    -20~150℃
    50 Hz
    <60 mK
    2℃或2%
    -10~50℃
    常規型
    MAG32
    -20~300℃
    50 Hz
    <100 mK
    2℃或2%
    -10~50℃
    中溫型
    MAG32HT
    一檔-20~150℃
    二檔20~500℃
    50Hz
    一檔60 mK
    二檔150mK
    2℃或2%
    一檔-10~50℃
    二檔0~50℃
    中高溫型,自動換擋
    MAG32HT
    150~1000℃
    50 Hz
    \
    2%
    0~50℃
    高溫型
    MAG32HT
    250~1600℃
    50 Hz
    \
    2%
    0~50℃
    高溫型
    其余測溫范圍請來電咨詢






    MAG32系列熱像儀視場角分檔

    焦距
    視場角
    角分辨率
    人體探測/識別/辨認距離
    車輛探測距離
    6.5mm
    56.6o×42.8o
    2.6 mrad
    240m/60m/30
    540m
    10mm
    37.4o×28o
    1.7 mrad
    370m/90m/50
    800m
    15mm
    26o×20o
    1.13 mrad
    540m/140m/70m
    1100m
    25mm
    15o×11.5o
    0.68 mrad
    850m/210m/110m
    1700m
    40mm
    9.4o×7.1o
    0.43 mrad
    1300m/320m/160m
    2400m
    60mm
    6.3o×4.7o
    0.28 mrad
    1800m/440m/220m
    3200m
    100mm
    3.7o×2.8o
    0.17mrad
    2600m/640m/320m
    4400m
