MAG41手持式紅外熱像儀 產品規格書

發表時間:2018-07-30 14:36

  產品特點及優勢


    MAG41采用先進探測器及多種先進紅外成像技術的高端產品。其卓越的成像效果、測溫性能,3.5寸彩色液晶觸摸屏技術,以及超長工作時間為您高效而又便捷地提高工作效率。線下更配備專業級的離線分析軟件ThermoScope,完美還原當時場景,并生成專業報告。







     采用進口384×288非制冷焦平面探測器,極高的溫度分辨率,輸出優質紅外圖像




    2018073050Hz全幀頻輸出,快速變化亦能捕捉




    20180730可滿足多種測溫需求,最高測溫可達2000℃




    20180730創新DDE數字細節增強技術,在溫度范圍大的場景中,仍能很好地分辨圖像細節




    20180730提供專業版離線分析軟件,從熱圖到報告一應俱全




     標配15mm鏡頭,可選配其他焦距鏡頭,從微距到長焦,一應俱全




     3.5寸彩色液晶觸摸屏,兩種操作模式,隨心掌控




     內置500萬像素可見光相機,可見與紅外圖像精確融合









  • 產品演示

  •

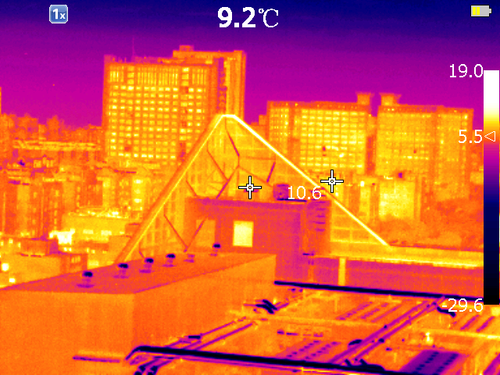

    全紅外模式                                                                                                                        畫中畫模式




    紅外/可見融合模式(可調融合等級)                                                                                          顏色報警模式


         20180730

    線測溫                                                                                                區域測溫



  • 產品配置圖
  • 出廠配置:


  • MAG41手持式熱像儀×1
  • 紅外鏡頭×1
  • 充電器×1
  • 可充電鋰電池×1
  • USB數據線×1
  • Micro SD卡×1
  • 安裝使用光盤×1
  • 用戶手冊×1
  • 出廠報告×1、合格證×1
  • 保修卡×1


  • 外觀尺寸圖


  • 技術參數表


  • 探測器

    探測器類型
    非制冷焦平面
    波長范圍
    8~14μm
    像素數
    384×288
    像素尺寸
    25μm
    幀率
    50Hz
    測溫性能和圖像性能

    測溫范圍
    參見下節“MAG41系列熱像儀測溫分檔”
    測溫精度

    熱靈敏度(NETD)

    視場角
    參見下節“MAG41系列熱像儀視場角分檔”
    角分辨率

    可見光相機
    5百萬像素,視場角62度
    LCD
    3.5寸 640×480觸摸屏,半反半透型(陽光下可見)
    調焦方式
    手動
    清晰成像范圍
    0.3m~∞,部分型號鏡頭近端距離略大
    發射率黑背景溫度校正
    根據輸入發射率和背景溫度自動校正,發射率0.01~1可調
    濾光片或窗口透過率校正
    根據輸入透過率自動校正
    顯示模式
    全紅外、全可見、畫中畫、融合(比例可調)
    測溫模式
    實時顯示中央點溫度、全局高低溫追蹤、線測溫、矩形測溫
    高低溫報警
    聲光報警
    圖像凍結
    支持
    顯示增強
    自動拉伸,帶DDE,圖像亮度對比度可調,支持手動平臺拉伸
    調色板
    白熱、黑熱、鐵紅、彩虹等10種
    電子倍焦
    2X、4X
    數據存儲

    存儲卡
    32GB TF卡, class 10
    溫度數據保存
    自定義MGT格式可用ThermoScope軟件處理
    視頻保存
    H.264格式,或帶溫度數據的MGS格式
    報告生成
    Word格式,帶內容選擇向導
    語音注釋
    60秒
    文字注釋
    支持
    環境參數

    工作溫度
    -30~60℃,參見下節“MAG41系列熱像儀測溫分檔”
    儲存溫度
    -40~80℃
    濕度
    ≤85%(非冷凝)
    外殼防護
    IP54
    沖擊
    300m/s2,脈沖持續時間11ms,半正弦Δv=2.1m/s
    振動
    正弦10~55Hz,位移幅值0.15mm
    其它

    溫度數據實時傳輸
    以太網接口(選配)
    視頻輸出
    PAL/NTSC(選配)
    圖片和錄像導出
    USB接口或讀卡器
    激光指示
    節能模式
    自動待機、自動關機
    外置電源
    DC 9V/1.25A
    電池
    可充電鋰電池,使用時間6小時
    尺寸
    205mm(L)×101mm(W)×234mm(H)(含25mm鏡頭)
    重量
    0.6kg(含25mm鏡頭)


    MAG41系列熱像儀測溫分檔


    型號
    測溫范圍
    NETD
    測溫精度
    標定環境溫度
    說明
    MAG41
    -20~150℃
    <60 mK
    2℃或2%
    -10~50℃
    常規型
    MAG41
    -20~300℃
    <100 mK
    2℃或2%
    -10~50℃
    中溫型
    MAG41HT
    一檔-20~150℃
    二檔20~500℃
    一檔60 mK
    二檔150mK
    2℃或2%
    一檔-10~50℃
    二檔0~50℃
    中高溫型,自動換擋
    MAG41HT
    150~1000℃
    \
    2%
    0~50℃
    高溫型
    MAG41HT
    250~1600℃
    \
    2%
    0~50℃
    高溫型
    其余測溫范圍請來電咨詢






    MAG41系列熱像儀視場角分檔


    焦距
    視場角
    角分辨率
    人體探測/識別/辨認距離
    車輛探測距離
    15mm
    36o×27o
    1.7 mard
    340m/84m/42m
    860m
    25mm
    22o×16.5o
    1.0 mrad
    560m/140m/70m
    1400m
    40mm
    13o×10o
    0.6 mrad
    900m/220m/110m
    2300m
    65mm
    8.4o×6.3o
    0.4 mrad
    1400m/370m/180m
    3700m
    其余視場角請來電咨詢
