HD系列機載高清偵查吊艙

發表時間:2018-07-31 14:12




 —— 無人機偵查

—— 電力巡檢

—— 森林防火

—— 海事救援



    采用高分辨率可見光攝像機和高性能紅外熱像儀、能全天候跟蹤、搜索目標, 體積小、重量輕, 可以實現焦距的連續變化任意調整。



    20180730高性能探測器

    采用進口 17 μm  384 × 288/640 × 480 探測器更好的空間分辨率,觀測細節/距離都得到更好擴展。



    20180730DDE數字細節增強

    在溫度范圍大的場景中,仍能很好地分辨細節。



    20180730閾值報警

    可設定溫度閾值,超溫自動報警,自動抓圖、錄像可保存溫度流數據并回放。




    20180730高幀頻輸出

    每秒50幅全溫度圖輸出,快速變化亦能捕捉。

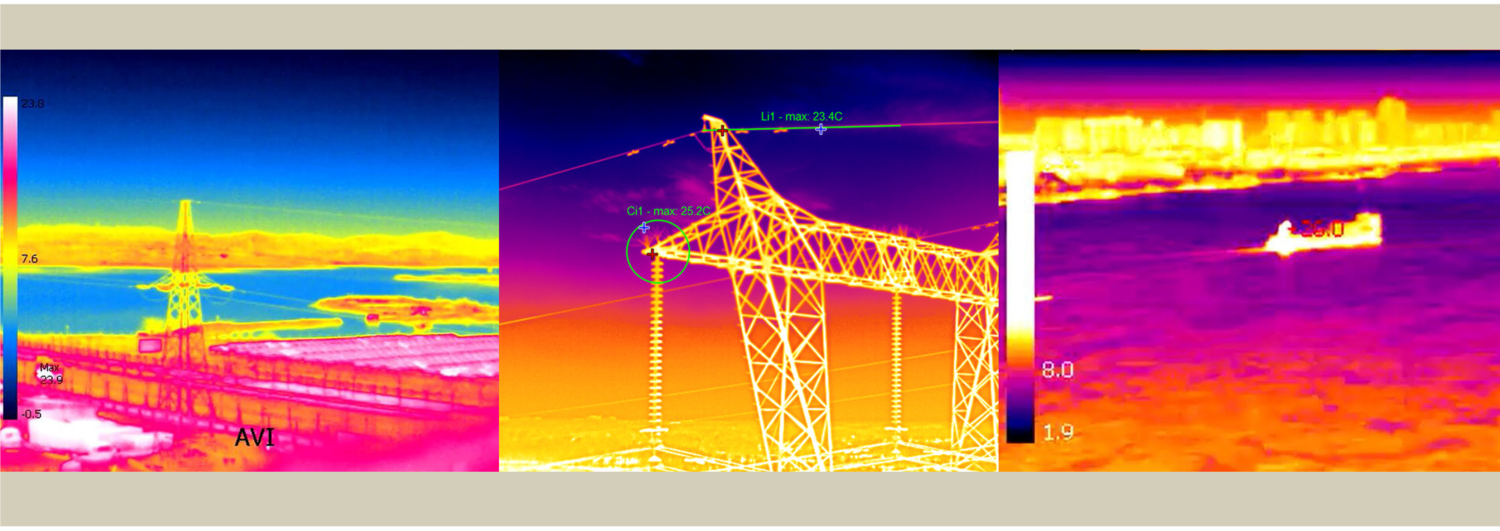

    作業效果圖



    接口尺寸圖



    性能技術指標


    云臺參數
    HD3
    HD6
    電壓
    DC 12V
    功率
    6.1W
    控電
    4.2V
    穩功能
    攝影級三軸增
    轉動范圍
    方向±9,俯仰+20°~-50°
    角速度
    方位:30°/s 俯仰:30°/s
    穩定精度
    方位≤0.1°
    材質
    復合材料
    紅外參數

    探測器類型
    非制冷焦平面
    波長范圍
    7.5 ~ 14μm
    像素數
    384x288
    640x480
    像素尺寸
    17μm
    幀數
    50Hz
    測溫性能和圖像性能


    調焦方式
    電動/手動,電動鏡頭支持自動對焦
    清晰成像范圍
    0.3m~∞
    測溫范圍
    -20~150°C
    測溫精度
    C或2%,取較大者
    熱靈精度(NETD
    <50mk
    焦距
    15mm
    25mm
    視場角
    26° x 20°
    25° x 19°
    角分辨率
    1.13mrad
    0.68mrad
    顯示增強
    自動拉伸,DOE數字圖像細節增強
    發射率和背景溫度校正
    根據輸入發射率和背景溫度自動校正,發射率0.01~1可調
    濾光片或窗口透過率校正
    根據輸入透過率自動校正
    大氣透過率校正
    根據氣象參數自動計算大氣透過率并校正溫度
    最高溫追蹤
    實時顯示高溫點的位置和溫度
    調色板
    白熱、 黑熱、 鐵紅、 彩虹等10種
    電子
    2X、4X
    數據存儲


    溫度數據
    自定義MGT、 DDT格式,可用ThermoScope軟件分析
    溫度數據流
    自定義MGS格式,可用ThermoX軟件回放,帶時間戳,可調節播放速度、 凍結、循環播放,播放時可進行圖像處理,可輸出超分辨率圖像
    圖像
    BM P或JPG格式
    視頻
    AVI格式,H.264壓縮
    存儲控制
    PWM
    報告生成
    WORD格式,帶內容選擇導向
    環境參數

    工作溫度
    -30~60°C, 其中在-10~50°C范圍內可保證測溫精度
    儲存溫度
    -40~80°C
    濕度
    85%(非冷凝
    外殼防護等級
    IP54
    沖擊
    25G, IEC68-2-29
    振動
    2G, IEC68-2-6
    電磁兼容
    符合CE/FCC標準
    可見光參數

    CMOS
    1/2.7 inch,寬動態,低噪度CMOS
    總像素
    500萬像
    有效像素
    2592(H) X1944(V)
    動態范圍
    105dB
    可見光吊艙光學

    光學變焦
    20X f=4. 7 to 94mm
    最小焦點距離
    1.5m
    觀測水平范圍
    55.5° ~ 3°(遠焦~近焦)
    觀測垂直范圍
    41° ~ 2.5°(遠焦~近焦)
    可見光吊艙同步

    掃描方式
    逐行掃描
    可見光吊艙功能

    視頻輸出
    AV
    支持模式
    TF卡1080P 30FPS存儲
    噪比( S/N)
    48dB
    最低照度
    彩色0051ux@F1 .6
    背光補償方式
    背光補償/強光抑制
    曰夜轉換
    彩色/黑白切換模式
    自動增益
    自動
    平衡
    自動
    電子快門
    自動
    外部控制
    PWM
    遙控
    遙控器控制
    聚焦
    自動/手動/一次性自動聚焦
    變焦速度
    1秒:近焦到遠
    鏡頭初始化
    內置
    物理屬性

    尺寸
    手動/電動147(L)×147(W)X220(H) 不含航空插件
    手動/電動147(L)X147(W)X220(H) 不含航空插件
    重量
    = 1000g
    = 1000g
    安裝接口
    TF卡、20Pin、1.25mm接線端子
    主要應用

    場景
    無人機偵查、 監控、 電力巡線、 森林防火、 海事救援等
