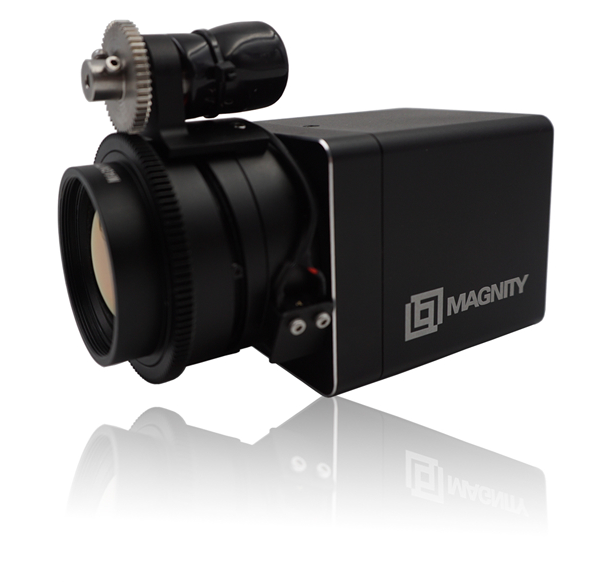

MAG90技術規格書

發表時間:2018-08-01 13:54


采用進口14 μm 1024 * 768 非制冷焦平面探測器,輸出無以倫比的紅外圖像,并融合DDE、超分辨率等多種創新技術,滿足各種在線測溫需求。


 高性能探測器

采用進口 17 μm  384 × 288/640 × 480 探測器更好的空間分辨率,觀測細節/距離都得到更好擴展。


 多種傳輸模式

提供純溫度碼流、 純視頻碼流、 混合碼:發三種模式 , 適用不同用途和網絡條件。


20180730高測溫精度

測溫精度可達0.5℃。


20180730專業在線/離線分析軟件

實時測量并可錄制溫度流視頻回放分析。


20180801接口豐富

接口豐富 , 易于集成 , 兼容常見NVR , 可通過 NVR播放視頻 、 控制云臺和對焦。



 20180801


專業分析控制軟件


20180731

ThermoX是一款基于PC的遠程控制盒瀏覽軟件,從觀察到測量,從記錄到報告,一應俱全。

  • 測量功能:
  • 實時全像面鼠標測溫,并可添加點、線、圈、多邊形等測溫對象,測溫參數可實時修正;
  • 記錄功能:
  • 溫度數據/紅外熱圖保存,溫度數據流/紅外視頻保存, 溫度數據流視頻超分辨率團放;
  • 報警/日志功能
  • 高低溫追蹤,閾值報警,報警存圖/存視頻,日忘記錄,一鍵生成報告;
  • 軟件拓展/集成
  • 提供功能全面的SDK,用戶可根據自己需求二次開發;


  •                20180731             20180731

    MAG12在線式熱像儀     電源線、 電源適配器 12V               網線

    20180801  20180801    20180731

    出廠報告 、 合格證 、 保修卡   產品說明書            用戶使用盤(軟件、 說明書)



    性能技術指標


    探測器

    探測器類型
    非制冷焦平面
    波長范圍
    7.5 ~ 14μm
    像素數
    1024 x 768
    像素尺寸
    14μm
    幀數
    25Hz
    測溫性能和圖像性能

    視場角
    23.4° × 17.6°
    角分辨率
    0.4mard
    調焦方式
    電動/手動,電動鏡頭支持自動對焦,實時顯示圖像銳度以輔助人工對焦
    清晰成像范圍
    0.5m~ ∞ , 部分型號鏡頭近端距離略大
    發射率背景溫度校正
    根據輸入發射率和背景溫度自動校正, 發射率001~1可調
    濾光片或窗口透過率校正
    根據輸入透過率自動校正
    大氣透過率校正
    根據氣象參數自動計算大氣透過率并校正溫度
    鼠標測溫
    實時顯示光標點溫度
    測溫模式
    支持全局高低溫追蹤、全局平均溫度、、、矩形、、橢圓、多邊形等多種測溫模式
    高低溫報警
    控制端聲光報警,并記錄日志,觸發報警時可自動儲存溫度數據和圖像快照。相機端報警輸出電平指示
    輔助溫度分析
    對溫度分析、 溫度方圖分析,歷史溫度曲線圖, 線上溫度曲線圖
    圖像凍結
    支持
    顯示增強
    自動拉伸,帶DOE,圖像亮度對比度可,支持手動平臺拉伸
    調色板
    白熱、 黑熱、 鐵紅、 彩虹等10種
    電子
    2X、4X、全屏顯示
    數據存儲

    報告生成
    WORD格式,帶內容選擇導向
    測溫對象
    測溫對象配置可存儲到文件,可從文件讀取。每個對象的代表性溫度(例如最高溫度)數據可保存到文件
    溫度數據保存
    自定義MGT格式可用離線分析軟件處理,csv格式可用E×CEL查看
    溫度數據流保存
    自定義MGS格式,可限制最大尺寸,可用ThermoX軟件回放,
    溫度數據流回放
    回放時間戳, 可調節播放速度、 凍結、 循環播放 , 播放時可進行圖像處理, 可輸出超分辨率圖像
    紅外圖像保存
    BMP或JPG格式,可選帶標記信息或不帶標記信息
    視頻保存
    MPEG壓縮,可選是否帶用戶標記信息,可限制最大尺寸
    運行曰志
    自動記錄, 自動保存
    網絡連接

    數據接口
    100M以太網,支持RTP、RTCP、RTSP、ONVIF、FTP、TCP、UDP、、 DHCP、ARP、ICMP等協議
    IP分配
    動態IP和靜態IP, 控制端集成DHCP Server
    組網方式
    熱像儀和電腦直連;通過局域網連接;
    心跳機制
    支持
    環境參數

    工作溫度
    -30-60℃,詳見“MAG90系列熱像儀測溫分擋”
    儲存溫度
    -40-80℃
    濕度
    85%非冷凝
    殼防護
    IP54
    沖擊
    25G, IEC68-2-29
    振動
    2G, IEC68-2-6
    電磁兼容
    符合CE/FCC
    電氣接口

    溫度數據
    1000M網 , RJ45接口
    串口
    RS485, 選配RS232 , 可控制云臺
    I/O
    輸入FFC觸發、 抓圖觸發、 檢測觸發等, 輸出報警指示
    調焦馬達驅動
    支持
    電源
    電源適配器輸入AC 100 ~240V,輸出DC 12V/1.25A,使用帶自鎖航空插頭
    勸耗
    4.0W
    物理屬性

    尺寸
    118.5mm(L) x 62mm(W) x 86.7mm(H) (含鏡頭)
    重量
    0.5kg (含鏡頭)
    安裝接口
    UNC 1/4-20標準三腳架接口、M3螺紋接口




    接口尺寸
